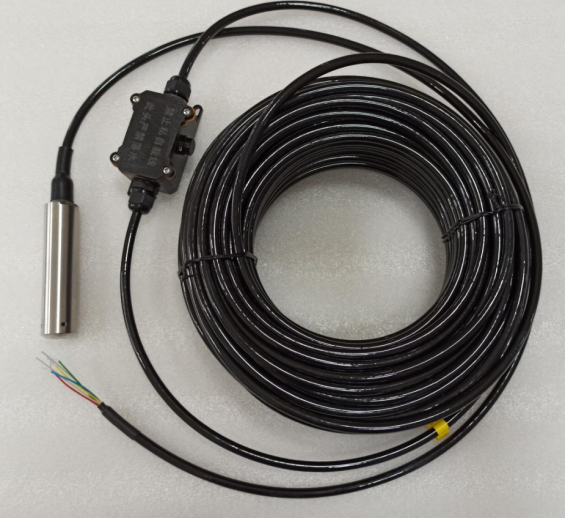

滲壓監測站是一種用于水位和水溫測量的水文儀器，是通過多年生產工藝技術的積累，采用先進的混合信號處理技術研發，克服了傳統模擬電路模塊的缺點，可以實現全量程數字化線性校正，全溫區數字化溫度誤差補償；補償參數存儲在非易失存儲器中，多重安全保護機制，避免了因校準參數丟失而導致產品無法使用；電路模塊帶有電源監控、看門狗監視功能，投入式結構全不銹鋼密封，大幅提高了產品的可靠性。
滲壓監測站特點：
l 高穩型：高品質高穩定性壓力感測元件
l 精度高：水位精度0.1%F.S，分辨力1mm；溫度 精度±0.5°C,分辨率0.01°C。
l 功耗低：智能電源管理設計，采集功耗3-4MA
l 功能全：水位、水溫、水壓等要素同時實時監測
l 氣壓補償：采用大氣壓直接測量補償方式（可選絕壓）
l 信號標準：RS485接口MODBUS-RTU標準通信協議
l 防護等級：全不銹鋼密封結構，IP68防護
l 溫度補償：全量程數字化校準，全溫區溫度誤差補償
l 傳感器電氣特性：有過電壓保護、浪涌電壓保護及電源極性反接保護，避免操作失誤引起的電氣損壞
滲壓監測站應用領域
TH-SY1型壓阻式滲壓計（ 壓阻式孔隙水壓力計）主要應用領域有：
l 地下水位水溫?cái)?shù)據監測
l 大壩安全滲壓、液位監測
l 水庫、大壩水位實時監測
l 湖泊、地表徑流水位監測
l 無人值守水文監測站點
l 罐體內液位實時監測
l 工業控制系統現場液位監測
滲壓監測站產品規格
基本規格
壓阻式滲壓計（ 壓阻式孔隙水壓力計） | 外形尺寸 | φ26mm 長度134mm |
滲壓監測站基本性能參數
參數項 | 說明 | |
主要性能指標 | 敏感元件 | 壓阻硅 |
量程 | 0～10m H?O…0～200m H?O | |
水位精度 | 0.1%F.S/0.25%F.S/0.5%F.S | |
水位分辨力 | 1mm | |
穩定性 | 0.1%F.S/年 0.25%F.S/年 0.5%F.S/年 | |
過載 | 2X F·S | |
溫度精度 | ±0.5℃ | |
溫度分辨率 | 0.01℃ | |
電氣特性 | 溫補范圍 | 0～50℃ |
工作溫度 | -10～80℃ | |
供電電壓 | DC5～30V （典型24V） | |
電源保護 | 防反接、過電壓保護 | |
輸出方式 | RS485數字信號/MODBUS-RTU協議128個變送器節點 | |
結構特性 | 殼體材質 | 316L不銹鋼 |
測量介質 | 流體介質 | |
電纜材質 | 聚氨脂或聚氯乙烯 | |
電纜規格 | Φ7.6mm導氣屏蔽雙鋼絲線纜， | |
環境特性 | 防護等級 | IP68 |
重量 | 約250克（不含線纜） | |
環境振動： | 承受GB/T9359所規定振動試驗 | |
自由跌落 | 承受GB/T9359所規定的跌落試驗 | |
電磁環境 | 符合GB/T17626.8第3級 | |
平均無故障時間 | 不小于30000h |
